Acoplador M25 Cat6 Blindado IP68, RJ45 Hembra (8P8C) a RJ45 Hembra (8P8C), PA66
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant✓ IP68
Descripción del productoUna solución de unión en línea para distribuidores e integradores de redes, CCTV y equipos de comunicación. El KG-RJ45-CP-C6-WP conecta dos cables Ethernet preterminados mediante puertos RJ45 hembra a hembra de ocho contactos, sin realizar una terminación IDC dentro del acoplador.
Configuración del conector
Descripción del producto Ver descripción completaOcultar descripción
Una solución de unión en línea para distribuidores e integradores de redes, CCTV y equipos de comunicación. El KG-RJ45-CP-C6-WP conecta dos cables Ethernet preterminados mediante puertos RJ45 hembra a hembra de ocho contactos, sin realizar una terminación IDC dentro del acoplador.

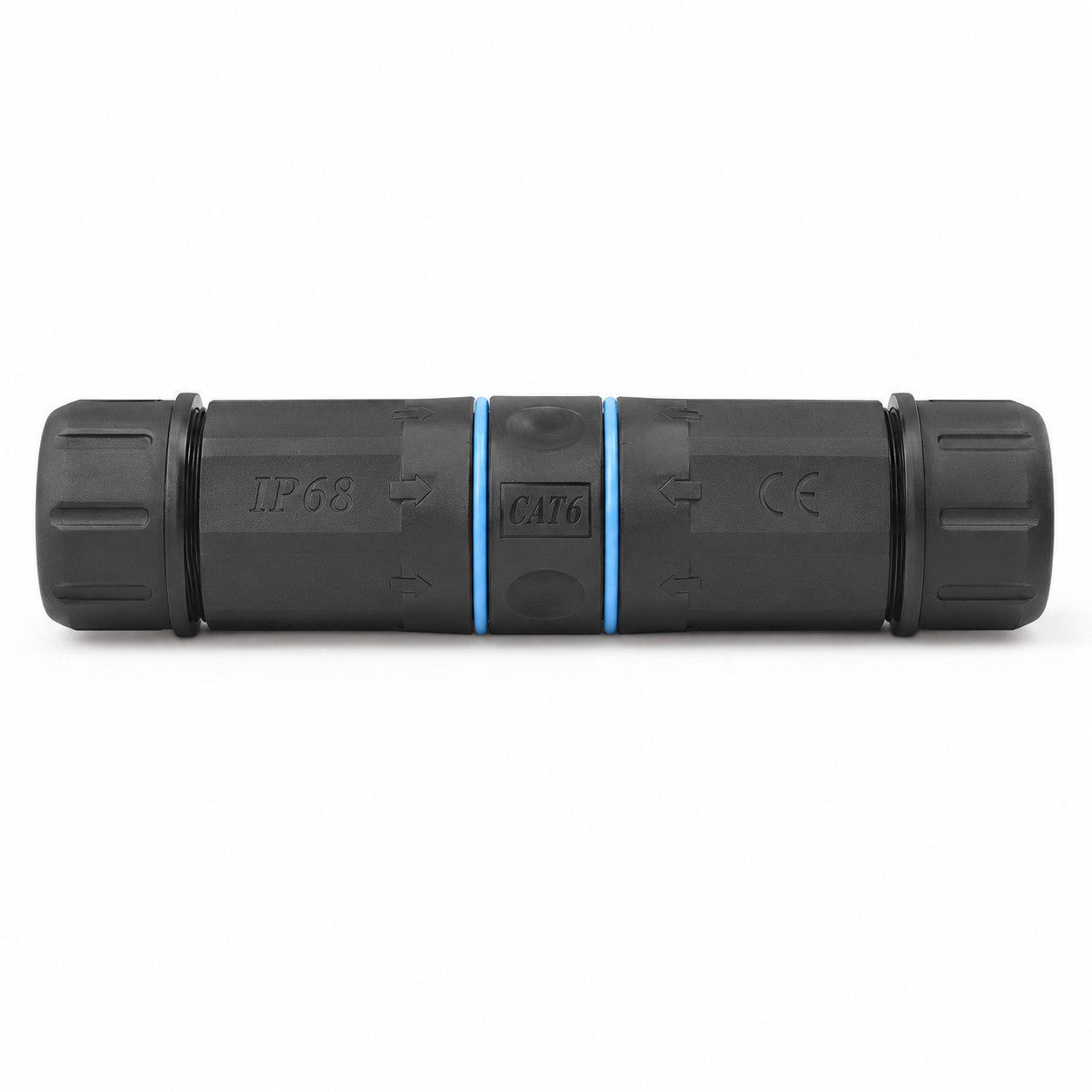

La envolvente de nylon PA66 incorpora cierre M25, prensaestopas en ambos extremos y juntas de silicona. El módulo interior dispone de blindaje metálico y contactos de cobre chapados en oro. La cubierta negra con sellos azules facilita identificar los componentes de sellado durante el montaje.
El conjunto está diseñado para cable de diámetro exterior de 4,5 a 8,5 mm. La protección IP68 requiere ensamblaje completo, juntas intactas y cierre correcto sobre la cubierta de cada cable. Proteja los puertos durante la instalación y mantenga la continuidad del blindaje en el sistema.
Para cotizar, indique el SKU, la cantidad de unidades y el diámetro exterior del cable. La presentación incluye el acoplador y sus piezas de cierre; no incluye cables ni equipos.
Escenarios de uso recomendados
Redes de comunicación
Empalmes en línea para mantenimiento e integración de enlaces en ambientes con polvo y humedad.
Pantallas y equipos de escenario
Interconexión Ethernet de equipos compatibles; no sustituye un conector de alimentación eléctrica.
Extensión de un tendido existente
Unir dos tramos preterminados cuando cambia la ubicación del equipo, comprobando dimensiones de los plugs, longitud total del enlace y cierre de los pasos de cable.
Beneficios clave
- Protección IP68: Cuerpo roscado y juntas de silicona para proteger la unión cuando ambos extremos están correctamente sellados.
- RJ45 hembra a hembra: Conecta dos cables preterminados sin soldadura ni terminación IDC en el acoplador.
- Carcasa PA66 y pantalla metálica: Exterior de nylon con módulo RJ45 blindado y contactos de cobre chapados en oro.
- Cable de 4,5–8,5 mm: Prensaestopas en ambos extremos para sujetar la cubierta y cerrar el paso del cable.
- Formato M25: Cierre por rosca para ensamblaje, revisión y mantenimiento de la unión en línea.
- Cat6 · 250 MHz: Interconexión para cableado de categoría 6
- el desempeño depende del canal completo.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-RJ45-CP-C6-WP
Código de productoKG-RJ45-CP-C6-WP
Tipo de productoAcoplador de red impermeable en línea, M25
Categoría de redCat6
Interfaz de ConexiónRJ45 Hembra (8P8C) a RJ45 Hembra (8P8C)
BlindajeMódulo RJ45 con pantalla metálica interna
Material de la carcasaNylon PA66
Material de los sellosSilicona
ContactosCobre con recubrimiento de oro
Número de contactos8 por puerto RJ45
Sistema de cierreRosca M25 con prensaestopas en ambos extremos
Diámetro exterior del cable4,5–8,5 mm
Ancho de banda de categoría250 MHz
Compatibilidad de cablesCables Ethernet Cat5, Cat5e y Cat6 con plugs RJ45 8P8C y cubierta de diámetro compatible
Continuidad del blindajeUsar cables y plugs blindados compatibles y mantener la puesta a tierra del sistema
Grado de protecciónIP68, con el conjunto completamente ensamblado y ambos pasos de cable correctamente sellados
Condiciones de protecciónNo cubre puertos abiertos ni montaje incompleto
Temperatura de operación publicada−40 °C a +85 °C
Corriente nominal del componente1,5 A
Tensión nominal del componente125 V
Alcance de los valores eléctricosValores del componente, no una autorización para conectar tensión de red al RJ45 ni una certificación PoE
MontajeUnión en línea entre dos cables
ColorNegro con sellos azules
Unidad de venta1 acoplador completo
Dimensiones del empaque individual14 × 4 × 4 cm
Peso bruto por unidad empacada0,055 kg
Garantía: 5 años
Presentación y Empaque1 acoplador M25 Cat6 con módulo RJ45 hembra a hembra, cuerpos roscados, tuercas de prensaestopa y sellos de silicona. Empaque individual de 14 × 4 × 4 cm; peso bruto de 0,055 kg. No incluye cables Ethernet ni equipos.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant · IP68
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Cómo se instala?
1. Pase las tuercas, sellos y cuerpos por cada cable en el orden mostrado. 2. Conecte los plugs RJ45 al módulo central y asiente los sellos de silicona. 3. Cierre primero el cuerpo roscado y después apriete el prensaestopa sobre la cubierta. 4. Repita en el otro extremo y revise el cierre y la conexión antes de exponer el conjunto al ambiente.
¿Hay que crimpar o soldar dentro del acoplador?
No. Ambos puertos reciben plugs RJ45 previamente terminados. Antes del montaje, compruebe que el tamaño del plug y su bota permiten pasar por las piezas de la carcasa.
¿Qué cable admite?
Cubierta exterior de 4,5 a 8,5 mm y conectores RJ45 8P8C compatibles. Para conservar el blindaje, utilice cables y plugs blindados; la unión no convierte un cable UTP en blindado.
¿Qué condiciones requiere IP68?
Las juntas deben estar limpias, íntegras y correctamente asentadas, con ambos prensaestopas cerrados sobre cables compatibles. No abra el conjunto mojado ni lo utilice como conexión submarina permanente o bajo lavado a presión.
¿Este Cat6 garantiza 10 Gbps en cualquier instalación?
No. El ancho de banda de categoría publicado es 250 MHz. La operación 10GBASE-T depende de la longitud, componentes, interferencia y verificación del enlace completo; no se anuncia como prestación garantizada de cualquier canal.
¿Sirve para alimentación eléctrica o implica certificación PoE?
Sistema de certificaciones y cumplimiento KONGIA: RoHS · ISO 9001 · REACH · CE Compliant · IP68.
¿Es un conector de panel Type-C o un jack Keystone?
No. Esta referencia es un acoplador RJ45 Cat6 hembra a hembra en línea, con envolvente M25.
¿Qué recibe el distribuidor?
1 acoplador M25 Cat6 con módulo RJ45 hembra a hembra, cuerpos roscados, tuercas de prensaestopa y sellos de silicona. Empaque individual de 14 × 4 × 4 cm; peso bruto de 0,055 kg. No incluye cables Ethernet ni equipos.
