Redes exteriores y CCTV
Interconexión Ethernet en paneles y cajas con sellado correcto de todas las interfaces expuestas.
Cableado Estructurado · Conectores impermeables

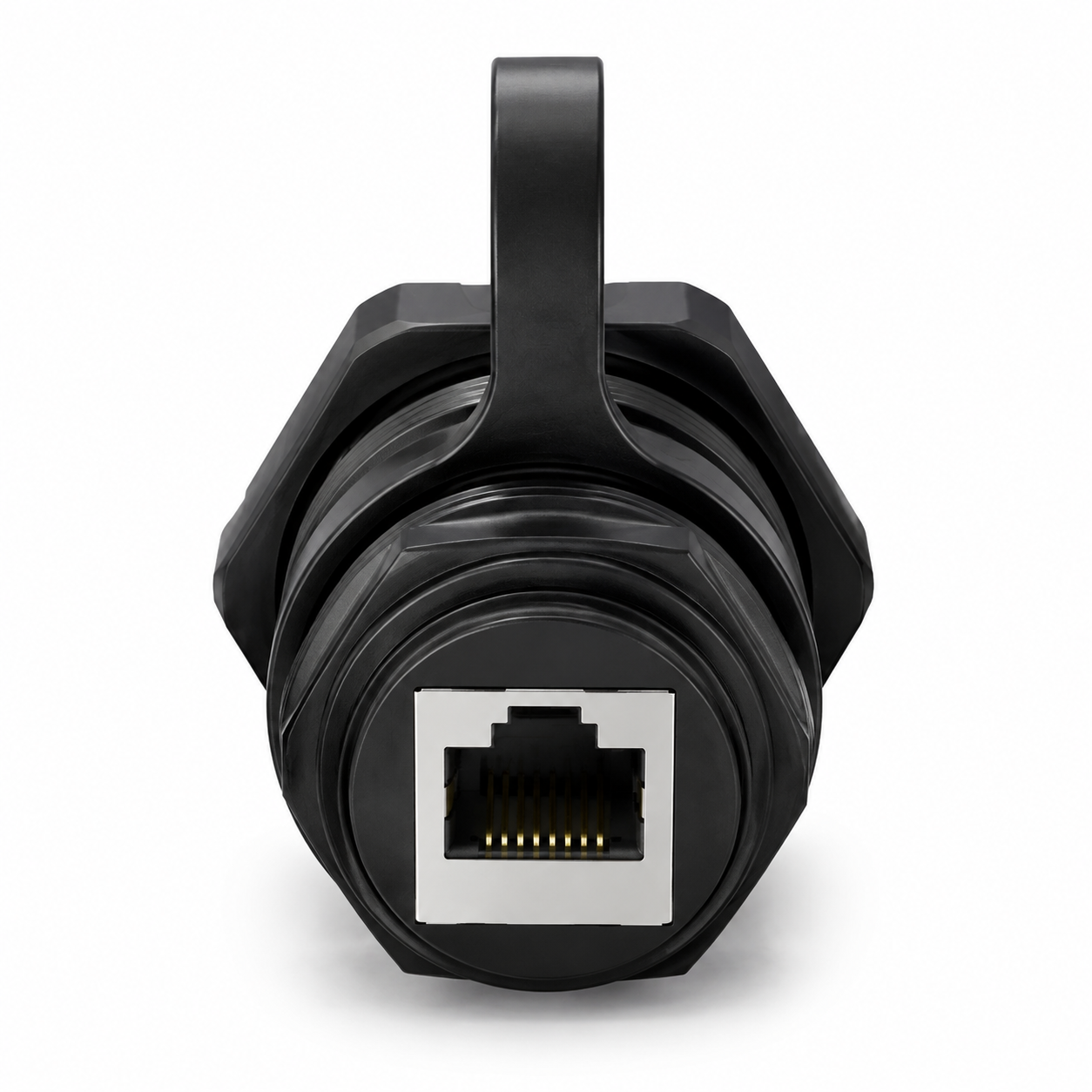

Acoplador de Panel Cat6 Blindado STP IP68, RJ45 Hembra (8P8C) a RJ45 Hembra (8P8C), con Carcasa y Tapa
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant✓ IP68
Descripción del productoEl KG-RJ45-IW-C6-S-CP conecta dos cables Ethernet mediante puertos RJ45 hembra 8P8C y permite integrar la unión en un panel o envolvente de equipos.
Configuración del conector
Descripción del producto Ver descripción completaOcultar descripción
El KG-RJ45-IW-C6-S-CP conecta dos cables Ethernet mediante puertos RJ45 hembra 8P8C y permite integrar la unión en un panel o envolvente de equipos. Es una solución Cat6 blindada para proyectos de red, videovigilancia y comunicación industrial, sin terminación IDC dentro del acoplador.
La presentación incorpora módulo de panel, fijación roscada, junta, carcasa protectora, prensaestopa, inserto de sellado y tapa con tira de retención. El cuerpo de nylon PA66 negro y las juntas azules identifican esta configuración. Los contactos son de cobre con recubrimiento de oro.
El rango de diámetro de cable indicado es de 4 a 14 mm, con un inserto y cierre adecuados a la cubierta utilizada. La instalación con cables preterminados requiere comprobar que el plug y su bota pueden pasar por las piezas sin dañar los sellos.
La protección IP68 se aplica al montaje completamente cerrado y sellado, no a un puerto abierto. Mantenga la tapa colocada cuando no se utilice y proteja todas las conexiones expuestas. Para cotizar, indique el SKU, la cantidad y el diámetro de cable previsto.
Escenarios de uso recomendados
Automatización industrial
Conexión pasiva de equipos de red en envolventes compatibles, manteniendo la continuidad del blindaje.
Comunicaciones en ambientes húmedos
Integración en equipos y cajas protegidas; no implica certificación marina ni uso submarino permanente.
Acceso de servicio al gabinete
Llevar la conexión de diagnóstico Ethernet al exterior de una envolvente compatible para conectar un equipo de servicio sin abrirla; cerrar y sellar el puerto al finalizar.
Beneficios clave
- Cat6 STP hembra a hembra: Conecta dos plugs RJ45 8P8C y mantiene una configuración de canal blindado con los componentes adecuados.
- Montaje en panel: Cuerpo roscado y junta para integrar la interfaz Ethernet en una placa o envolvente compatible.
- Protección IP68: Carcasa, sellos y cierre para proteger la conexión cuando el conjunto está correctamente ensamblado.
- Tapa con retención: La tapa permanece unida al módulo para cubrir el puerto durante periodos sin conexión.
- PA66 y contactos dorados: Carcasa de nylon PA66 con clasificación de material UL94 V-0 y contactos de cobre recubiertos de oro.
- Instalación con plugs compatibles: Conexión sin ponchado IDC
- comprobar el paso del plug, la bota y el ajuste del inserto sobre el cable.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-RJ45-IW-C6-S-CP
Código de productoKG-RJ45-IW-C6-S-CP
Tipo de productoAcoplador impermeable RJ45 para montaje en panel
Categoría de redCat6
BlindajeSTP / Blindado
Interfaz de ConexiónRJ45 Hembra (8P8C) a RJ45 Hembra (8P8C)
Número de contactos8 por puerto RJ45
Material de la carcasaNylon PA66
Clasificación del material indicadaUL94 V-0
Material de los contactosCobre con recubrimiento de oro
Diámetro exterior del cable indicado4–14 mm
MontajePanel / pasamuros con fijación roscada y junta
Conexión del cablePlugs RJ45 preterminados compatibles
Sistema de cierreCarcasa roscada, inserto de sellado, prensaestopa y tapa protectora con retención
ColorNegro con juntas azules
Grado de protecciónIP68 con montaje y cierre compatibles completamente sellados
Alcance del selladoUn puerto abierto o conectado a un plug convencional sin cierre estanco no constituye una unión IP68
Corriente nominal del componente2,4 A
Alcance eléctricoEl valor de corriente no acredita una clase PoE ni autoriza alimentación de red en RJ45
Continuidad del blindajeUsar cable y plugs blindados compatibles y mantener la puesta a tierra del sistema
Unidad de venta1 conjunto completo
Dimensiones del empaque individual10 × 5 × 5 cm
Peso bruto por unidad empacada0,050 kg
Garantía: 5 años
Presentación y Empaque1 conjunto con módulo RJ45 hembra a hembra para panel, fijación roscada, junta, carcasa protectora, tuerca de prensaestopa, inserto de sellado y tapa con tira de retención. Empaque individual: 10 × 5 × 5 cm. Peso bruto: 0,050 kg. No incluye cables Ethernet, plugs, placa de montaje ni equipos.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant · IP68
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Este producto sustituye al jack KG-RJ45-IW-C6-S-JK?
No. Esta referencia CP es un acoplador RJ45 hembra a hembra para plugs preterminados. La referencia JK corresponde a un jack con terminación posterior IDC 110. Seleccione según el método de terminación del proyecto.
¿Cómo se instala?
1. Compruebe abertura, espesor y espacio disponible del panel con las piezas reales. 2. Coloque la junta y fije el módulo roscado. 3. Pase la tuerca, el inserto y la carcasa por el cable, verificando antes que el plug y la bota pueden pasar. 4. Inserte el plug en el módulo hasta su retención, asiente el sello y cierre la carcasa y el prensaestopa. 5. Revise todas las interfaces y cierre la tapa cuando el puerto no se utilice.
¿Admite cables de 4 a 14 mm?
Ese es el rango indicado para la referencia. El inserto debe corresponder al diámetro real de la cubierta y permitir el apriete y cierre correctos; no fuerce un cable ni suponga que un único inserto sella por igual todos los diámetros. Compruebe también el paso del plug y de su bota.
¿Necesita herramientas especiales?
El acoplamiento de plugs y el cierre roscado no requieren una herramienta de ponchado. Preparar el panel o terminar un cable sin plug sí requiere las herramientas correspondientes.
¿Un plug convencional conectado al puerto conserva IP68?
No por sí solo. IP68 requiere cierre estanco compatible y sellado de todo el montaje. Un puerto abierto o un plug sin envolvente de sellado no forma una unión impermeable. Mantenga la tapa cerrada cuando no haya conexión.
¿Puede usarse sumergido permanentemente?
No se publican profundidad ni duración de inmersión para esta referencia. No interprete IP68 como inmersión ilimitada, aptitud submarina permanente o resistencia a lavado a presión.
¿Es un extensor activo o implica certificación PoE?
Sistema de certificaciones y cumplimiento KONGIA: RoHS · ISO 9001 · REACH · CE Compliant · IP68.
¿Puedo reutilizar un kit de sellado anterior?
Compruebe rosca, inserto, junta y ajuste del conjunto antes de intercambiar piezas. La similitud visual o el nombre de familia no garantiza compatibilidad mecánica.
¿Qué incluye el empaque?
1 conjunto con módulo RJ45 hembra a hembra para panel, fijación roscada, junta, carcasa protectora, tuerca de prensaestopa, inserto de sellado y tapa con tira de retención. Empaque individual: 10 × 5 × 5 cm. Peso bruto: 0,050 kg. No incluye cables Ethernet, plugs, placa de montaje ni equipos.
